PQ曲线相关知识，以及如何通过PQ曲线选择更为适合产品的散热风扇

PQ曲线图即风扇风量静压特性图，是使用曲线表示作用在进风口及出风口上的压力的损耗引起的风量与静压之间的关系。

其测试主要是依循美国Air Movement and Control Association (AMCA) 编号 210-85之“Laboratory Method of Testing Fans for Rating”

测试规范进行。量得的特性曲线，即为一般通称的PQ曲线。

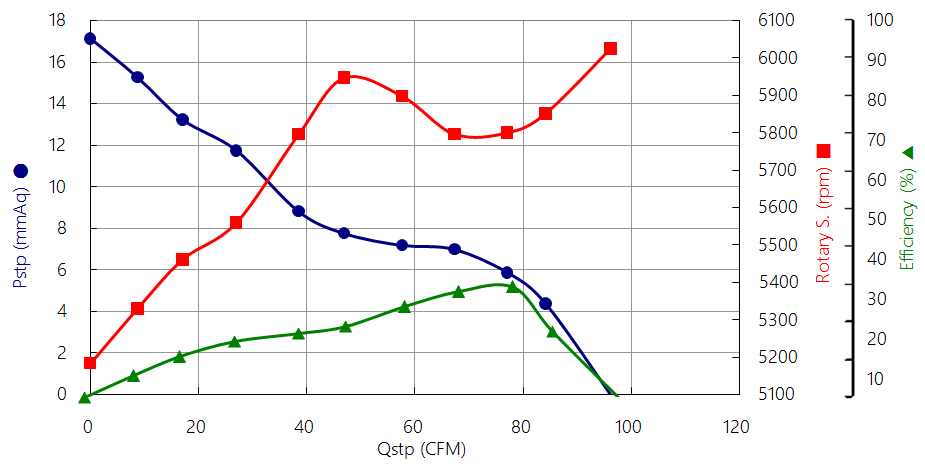

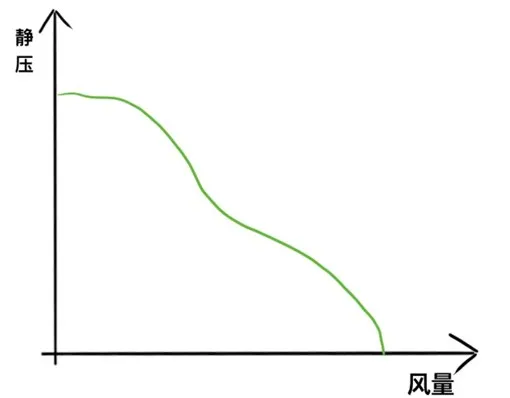

PQ曲线中：

压力导致的损耗（静压）为0时的情况称为最大风量Qmax，即曲线与横坐标交点处值；压力损耗（静压）最大时称为最大静压Pmax，即曲线与纵坐标交点

处值；风扇入口与出口二端压力差与当时状态下流量Q的对应值为PQ值，即曲线上的各点的值（P，Q）。

我们通过产品的相关参数，以及产品需求散热的相关数据，可以计算出产品达到预期散热效果所需的风扇风量当计算出所需的风扇风量值时，我们可以通过散热

风扇PQ曲线特性，配合产品的系统阻抗特性曲线，进一步选择更为适合产品需求的散热风扇。

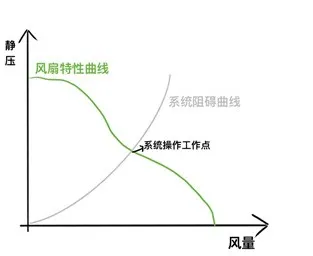

绿色的曲线为风扇特性曲线（FPC，Fan Performance Curve），需由风洞量测；

灰色的曲线为客户系统阻抗曲线（SRC，System Resistance Curve），亦需由风洞量测，因客户不同所以一般风扇仅标识出FPC；

FPC与SRC交界点即为客户系统操作工作点OP，Qb与Pb是可满足客户使用上所需求特性，因此客户选择风扇时仅以Qa与Pa来选择

并不是最适切的。建议客户提供系统给我们，为客户免费测出SRC可更容易选择适用风扇以及判定客户的系统阻抗设计是否得宜。

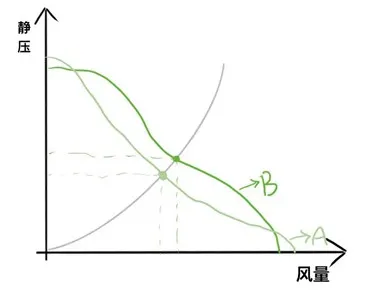

通过FPC与SRC示意图可以知道：A风扇的静压最大值和风量最大值高于B风扇，但是B风扇的交点高于A风扇，因此B风扇会更适合这个产品一些。

对于高阻抗的结构系统，可以选择高风压的风扇。反之，对于低阻抗的系统，则更适合选择高风量的散热风扇。

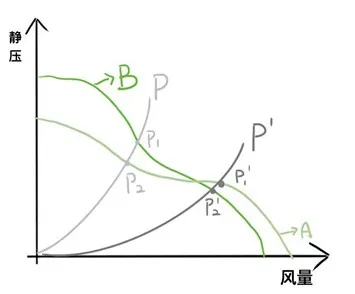

如图所示，对于P产品，高风压的B风扇会更为合适；对于P’而言，高风量的A风扇会更为适合。

通常我们没有办法准确测量系统阻抗，一般应该选择比预测风量大1.5-2倍的散热风扇。

所以在选择散热风扇的时候，风扇0静压下的风量并不是影响散热效果的唯一指标，还需要根据机箱的结构的系统阻抗，来选择最为合适的散热风扇。
